批量获取cad点坐标插件

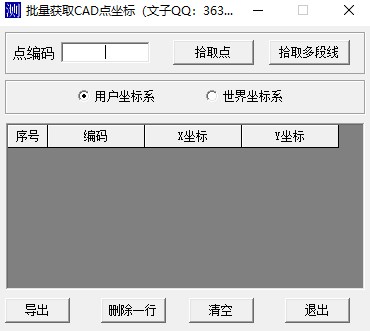

批量获取cad点坐标插件是一款可获取CAD点和多线段的工具，它可帮助用户快速批量获得CAD中的点和多线段，同时软件支持“用户坐标系”和“世界坐标系”两种坐标系，并具有导出、删除、清空等其他功能。另外，批量获取cad点坐标插件还可以分别输出用户坐标系及世界坐标系坐标，增加XY坐标互换、多段线等，支持用户坐标系坐标输出、保留小数点位数用户设置、编码自动递增等功能，可以轻松提高你的工作效率，有需要的用户快来下载吧。

批量获取cad点坐标电脑版特色

1、两种拾取方式，“拾取点”或“拾取多段线”

2、可选“用户坐标系”和“世界坐标系”两种坐标系

3、具有提取、导出、删除等其他操作

使用方法

1、选择提取方式，可勾选“拾取点”或“拾取多段线”

2、再选择坐标系，可选“用户坐标系”和“世界坐标系”

3、完成，可进行其他的功能选择，包括提取、导出、删除等

提取圆心坐标其他方法

【利用数据提取工具提取坐标】

数据提取工具是根据图层来提取数据的，所以在提取数据前，务必保证需提取数据在同一个图层

1、打开Autocad，点击“工具”—“数据提取”

2、选择“创建新数据提取”，点击下一步。

3、指定保存位置和名称

4、选择数据提取范围，勾选当前图形，下一步

5、加载成功后，可看见各个图层的数据

6、选择你需要提取数据的图层

7、选取你需要提取的内容，选择点的坐标X、Y、Z坐标。如果是cad2010以上的版本，则只需选中“图形几何”就可提取坐标了

8、可以看见提取到坐标及点名，点击下一步

9、选择“将数据输出至外部文件”，指定文件格式为“xls”，excel格式，指定保存位置，点击下一步，完成

【利用list工具提取坐标】

1、根据要求，需要提取这5个点的坐标

2、输入多线段命令“pl”，回车

3、按照顺序，利用多线段工具，挨个点取5个点

4、选中这条多线段

5、输入命令“list”，回车

6、在弹出的对话框中，可以看见刚刚提取的5个点坐标
