Perform3D是由CSI公司推出的一款三维结构非线性分析与性能评估软件，用于抗震设计的非线性计算软件。它提供了强大的非线性分析与建模功能，内置丰富的非线性建筑组件，允许用户对复杂结构进行静力Pushover分析和非线性动力时程分析，并以变形或强度为基准评估其性能限值。
CSI Perform3D界面简洁，其模型支持从SAP2000或ETABS导出并作为分析起点，可输出偏转形状、节点与单元响应时程以及非线性组件的滞回曲线等深度结果，是一款功能专业、实用性强的结构抗震分析与设计软件。
二、【元素和组件】
Perform3D包括以下元素类型：
1、梁、柱和支撑的框架元素。
2、剪力墙的墙单元。
3、楼板的楼板元素。
4、仅限轴向的钢筋元件，包括间隙和钩元件。
5、橡胶和摩擦摆型隔震器。
6、屈曲约束支撑。
7、填充板，只有剪切强度和刚度。
8、流体阻尼器，力与变形率之间具有非线性关系。
9、连接面板区域，用于模拟梁柱连接中的剪切变形。
10、各种类型的变形“量具”。这些元素没有刚度，用于性能评估和报告。
通过在复合组件中使用多个弹性和非弹性组件来自定义框架元素属性。
在Perform3D中，框架元素由许多组件组成，例如弹性截面、非线性铰链、释放和端区。例如，非线性柱可能由多个组件组成
三、【非弹性组件】
1、具有能量退化的三线性主干曲线，非弹性组件可以具有完全弹塑性或三线性力变形关系。

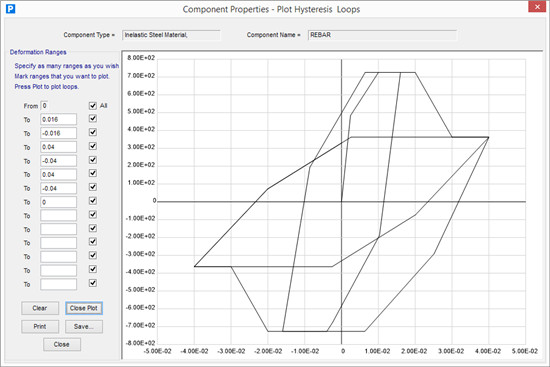

2、并具有可选的强度损失。可以改变非弹性部件的滞后回线以解决刚度退化的问题。可以在定义组件属性的同时绘制磁滞回线，以检查它是否具有预期的形状。以下非弹性组件在Perform3D中可用：
①、非线性混凝土和钢材，包括屈曲钢材
②、梁的非线性M3和V2铰链
③、用于立柱的非线性耦合P-M2-M3和V2-V3铰链
④、梁和柱的非线性光纤截面
⑤、用于剪力墙建模的非线性P-M3纤维截面和弹性或非弹性剪切行为
四、【应对措施】

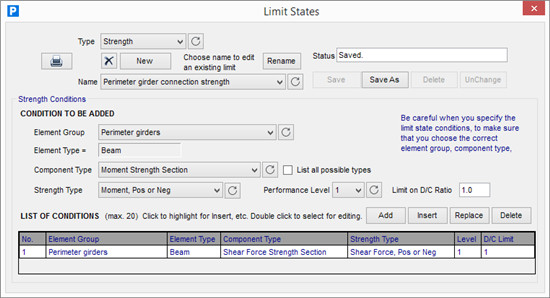

1、限制状态
具有D/C比率的组件数量可能非常多。为了简化决策制定，可以将具有相似D/C度量的组件分组为极限状态。
2、变形D/C比可用于检查非弹性部件是否具有足够的延展性，而强度D/C比可用于检查弹性部件是否具有足够的强度以保持弹性。可以使用以下响应措施定义极限状态：
①、部件变形能力
②、组件强度能力
③、应变片变形能力
④、漂移、挠度和结构截面
五、【载荷工况和分析】

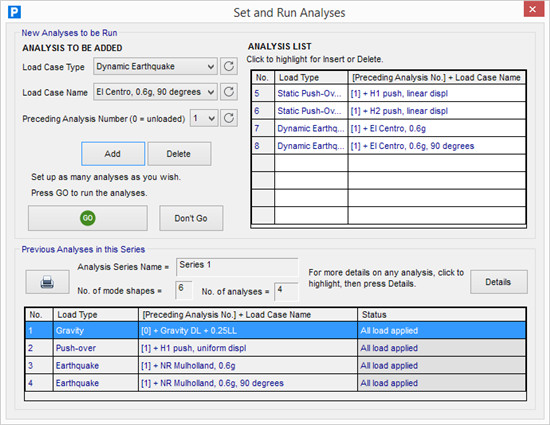

1、分析系列
在Perform3D中，分析是分析系列的一部分。对于每个分析系列，可以更改以下结构属性：
①、质量分布和大小。这会影响静态推覆分析以及动态响应历史分析。
②、动态响应历史分析的阻尼量和类型。
③、在组件属性中启用了上限/下限功能的结构组件的强度和刚度。
2、分析类型
Perform3D可以运行以下分析类型：
①、振型、周期和有效质量因子
②、重力载荷
③、静态俯卧撑
④、地震地面运动的响应历史
⑤、动态力的响应历史
⑥、响应谱分析
3、可以在模型中定义多个分析系列以进行参数研究，最多可以并行运行8个分析系列
六、【行为检查】
Perform3D包括许多用于处理分析结果的工具。一组工具允许您研究结构的行为，并检查分析是否合理。
1、变形形状
这些可以动画，用于静态推倒和动态响应历史分析。
2、力矩图和剪力图
可以动画化的梁、柱和剪力墙的弯矩图和剪力图。
3、非弹性组件的磁滞回线
运行分析后，可以查看所有非弹性组件（包括铰链、隔振器和阻尼器）的力-变形图并用于检查非弹性行为。
4、时间历史
许多响应量的时间历程，包括节点位移、速度和加速度；单元和组件力和变形；以及作用在“结构部分”上的力，这些力会贯穿整个或部分结构。

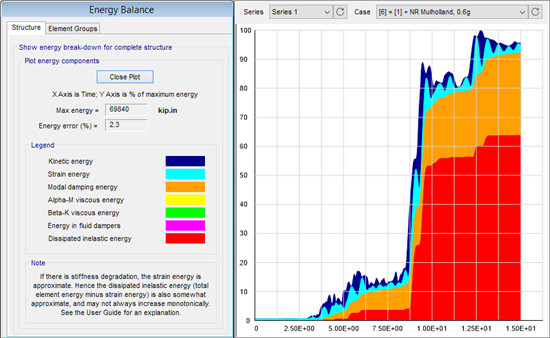

5、能量平衡，显示应变能、动能、非弹性功和阻尼能
这包括对外部和内部工作的比较，这很好地表明了分析的数值精度
七、【绩效评估】
分析结果只有在以支持设计决策的方式呈现时才有用。Perform3D包括评估结构性能的强大工具，从而支持设计。
2、Pushover分析的目标位移计算。
可以使用FEMA 356系数方法执行目标位移计算。
1、单一载荷工况的使用率图。
随着Push-over分析中漂移的增加，或响应历史分析中时间的增加，极限状态的使用率逐渐增加。使用率图显示了用户选择的限制状态组的使用率如何变化。
4、荷载组合的使用率包络。
通常的做法是对多次地震（通常为7次或更多）运行响应历史分析，并根据使用率的平均值评估性能。

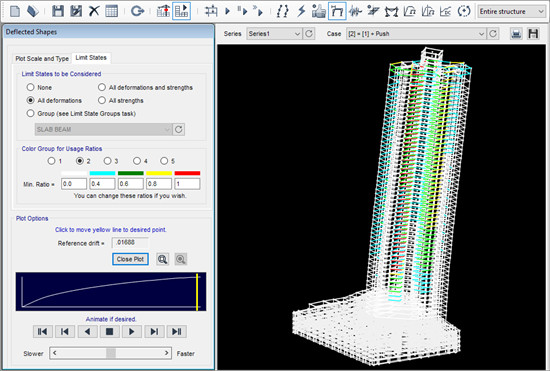

5、基于D/C比率的带有颜色编码的偏转形状。
这些可用于识别组件变形最严重的热点
八、【结果输出和数据库表】

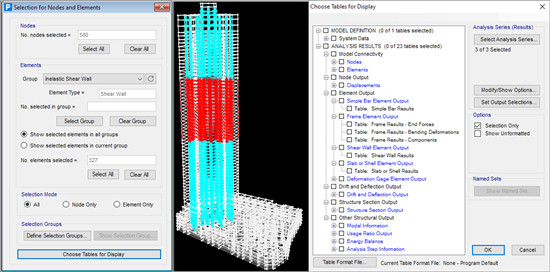

1、数据库表中可用的表格分析结果和性能度量
表格结果可导出为文本、XML、Excel和Access格式。
2、分析完成后自动表格输出
可以指定表命名集和表选择组来限制每个表格输出文件的输出内容
功能特点

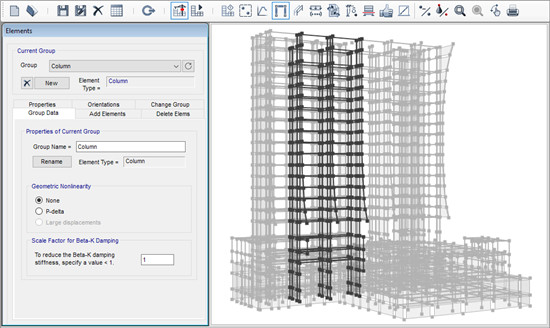

一、【造型】 1、框架视图 在Perform3D中，框架视图可用于通过仅显示结构的选定部分来简化和组织结构的显示和定义。您可以在定义模型时在完整结构视图和仅显示框架视图中的元素的视图之间快速切换。 2、从SAP2000和ETABS导入 Perform3D模型可以从SAP2000或ETABS导出，并作为Perform3D模型的起点。 3、通过文本文件导入结构几何 节点、单元几何、质量和节点载荷可以使用逗号分隔的文本文件导入

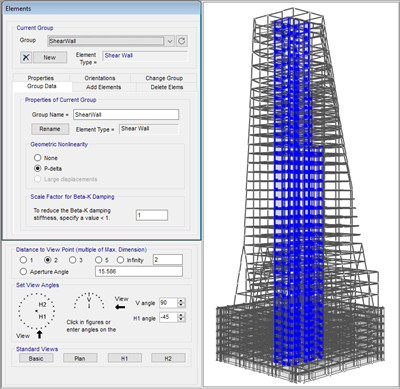

二、【元素和组件】
Perform3D包括以下元素类型：
1、梁、柱和支撑的框架元素。
2、剪力墙的墙单元。
3、楼板的楼板元素。
4、仅限轴向的钢筋元件，包括间隙和钩元件。
5、橡胶和摩擦摆型隔震器。
6、屈曲约束支撑。
7、填充板，只有剪切强度和刚度。
8、流体阻尼器，力与变形率之间具有非线性关系。
9、连接面板区域，用于模拟梁柱连接中的剪切变形。
10、各种类型的变形“量具”。这些元素没有刚度，用于性能评估和报告。
通过在复合组件中使用多个弹性和非弹性组件来自定义框架元素属性。
在Perform3D中，框架元素由许多组件组成，例如弹性截面、非线性铰链、释放和端区。例如，非线性柱可能由多个组件组成
三、【非弹性组件】
1、具有能量退化的三线性主干曲线，非弹性组件可以具有完全弹塑性或三线性力变形关系。
2、并具有可选的强度损失。可以改变非弹性部件的滞后回线以解决刚度退化的问题。可以在定义组件属性的同时绘制磁滞回线，以检查它是否具有预期的形状。以下非弹性组件在Perform3D中可用：
①、非线性混凝土和钢材，包括屈曲钢材
②、梁的非线性M3和V2铰链
③、用于立柱的非线性耦合P-M2-M3和V2-V3铰链
④、梁和柱的非线性光纤截面
⑤、用于剪力墙建模的非线性P-M3纤维截面和弹性或非弹性剪切行为
四、【应对措施】
1、限制状态
具有D/C比率的组件数量可能非常多。为了简化决策制定，可以将具有相似D/C度量的组件分组为极限状态。
2、变形D/C比可用于检查非弹性部件是否具有足够的延展性，而强度D/C比可用于检查弹性部件是否具有足够的强度以保持弹性。可以使用以下响应措施定义极限状态：
①、部件变形能力
②、组件强度能力
③、应变片变形能力
④、漂移、挠度和结构截面
五、【载荷工况和分析】
1、分析系列
在Perform3D中，分析是分析系列的一部分。对于每个分析系列，可以更改以下结构属性：
①、质量分布和大小。这会影响静态推覆分析以及动态响应历史分析。
②、动态响应历史分析的阻尼量和类型。
③、在组件属性中启用了上限/下限功能的结构组件的强度和刚度。
2、分析类型
Perform3D可以运行以下分析类型：
①、振型、周期和有效质量因子
②、重力载荷
③、静态俯卧撑
④、地震地面运动的响应历史
⑤、动态力的响应历史
⑥、响应谱分析
3、可以在模型中定义多个分析系列以进行参数研究，最多可以并行运行8个分析系列
六、【行为检查】
Perform3D包括许多用于处理分析结果的工具。一组工具允许您研究结构的行为，并检查分析是否合理。
1、变形形状
这些可以动画，用于静态推倒和动态响应历史分析。
2、力矩图和剪力图
可以动画化的梁、柱和剪力墙的弯矩图和剪力图。
3、非弹性组件的磁滞回线
运行分析后，可以查看所有非弹性组件（包括铰链、隔振器和阻尼器）的力-变形图并用于检查非弹性行为。
4、时间历史
许多响应量的时间历程，包括节点位移、速度和加速度；单元和组件力和变形；以及作用在“结构部分”上的力，这些力会贯穿整个或部分结构。
5、能量平衡，显示应变能、动能、非弹性功和阻尼能
这包括对外部和内部工作的比较，这很好地表明了分析的数值精度
七、【绩效评估】
分析结果只有在以支持设计决策的方式呈现时才有用。Perform3D包括评估结构性能的强大工具，从而支持设计。
2、Pushover分析的目标位移计算。
可以使用FEMA 356系数方法执行目标位移计算。
1、单一载荷工况的使用率图。
随着Push-over分析中漂移的增加，或响应历史分析中时间的增加，极限状态的使用率逐渐增加。使用率图显示了用户选择的限制状态组的使用率如何变化。
4、荷载组合的使用率包络。
通常的做法是对多次地震（通常为7次或更多）运行响应历史分析，并根据使用率的平均值评估性能。
5、基于D/C比率的带有颜色编码的偏转形状。
这些可用于识别组件变形最严重的热点
八、【结果输出和数据库表】
1、数据库表中可用的表格分析结果和性能度量
表格结果可导出为文本、XML、Excel和Access格式。
2、分析完成后自动表格输出
可以指定表命名集和表选择组来限制每个表格输出文件的输出内容
