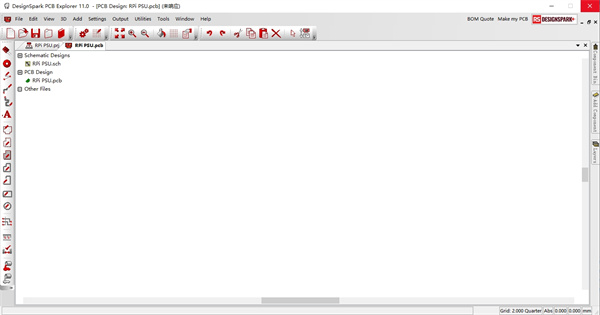

DesignSpark PCB是一款由RS Components基于AutoCAD平台开发的印刷电路板（PCB）设计工具。DesignSpark PCB能轻松进行原理图捕获，设计、编辑原理图及电路板布线图。支持使用Library Manager中的“3D 视图”选项卡建立3D 部件模型，以便充分利用印刷电路板设计的 3D 模型视图功能，优化印刷电路板流程。DesignSpark PCB是作为一套完全免费的正版软件，只需登记成为DesignSpark会员并激活账户，即可享受软件所有的功能。不管是寻找纯设计工具、海量技术信息，还是完整的设计生态系统，PCB都可以与用户现在使用的设计工具实现无缝集成。能随意创建原理图，且大小及图纸数量不受限制。内置常用元件库，可帮助用户从元件库中随意拖放所需元件进入设计面板。操作简单，使用方便，对于电路设计工程师来说必不可少。
DesignSpark PCB(印刷电路板工具)功能
1、与现有设计工作流无缝集成
我们的免费设计工具系列和资源从设计到最终生产全程为您提供最璀璨的创意。
不管您是要寻找纯设计工具、海量技术信息，还是完整的设计生态系统，我们的完整套件都可与您的现有设计工作流无缝集成。
2、原理图大小不受限制
可以随意创建原理图 – 原理图的大小和图纸数量也不受限制。
3、印刷电路板设计不受限制
不需担心有图层数量的限制，您可根据需要随意去使用图层。而且无论是节点或焊盘的数量还是连接数量，都不受限制。电路板的最大尺寸可达一米 X 一米！
4、可自己创建库，也可以使用我们的库
您可以在库编辑器中创建自己的元件模型，也可以随时访问和使用软件内置的库。您还可以使用我们新的在线工具 (EPW) 以获得自己需要的元件符号。
5、输出您需要的文件
您可以输出数量不限的 Gerber 和 ODB++ 文件并从您的首选制造商处印刷电路板，或者使用我们的小批量PCB报价服务为您快速创建订单。
6、一键生成物料清单并获得即时报价
按您需要的格式准备物料清单，您更可以使用 BOM报价服务将自己的物料清单快速上传到 RS Components的网站，快速获得物料清单上的元件报价。
常见问题
1、如何设置原理图图纸？
①要启动新的原理图设计或印刷电路板设计，请访问 File（文件）菜单，然后单击 New（新建）（快捷键 ） 选择 Schematic Design（原理图设计）按钮，并确保已勾选 Use Technology File（使用技术文件）按钮。Default.stf 模板将帮助您更快地开始，因此请确保选择此文件。
②如果您要在项目中添加新的原理图设计图纸，请选择 New Design（新设计）对话框底部的 Add To Open Project（添加到打开的项目）。
2、如何启动项目？
要启动新的项目，请选择 File（文件）菜单，然后单击 New（新建）（快捷键 ） 选择 Project（项目）按钮，然后单击 New Project Name（新项目名称）部分中的 Browse...（浏览……），为用户项目指定一个名称后，就可以在自己的项目中添加原理图和印刷电路板设计文件。
